1、产品特点
XZ-MUS-WTH 数字温湿度传感器是一款含有己校准数字传感器。传感器采用专用高精度数字式传感芯片，通过微
处理器采集后通过RS-485接口，标准MODBUS协议输出；引线采用４芯双绞屏蔽电缆；产品具有精度高、响应快、
抗干扰能力强、等特点。产品标配电源适配器，即插即用。
2、应用范围
暖通空调 、除湿器、测试及检测设备、消费品、汽车 、自动控制、数据记录器、气象站、家电、湿度调节、医疗
及其他相关湿度检测控制。
3、XZ-MUS-WTX系列产品选型及参数
型号 | 供电 | 类别 | 传感器精度 | 通讯方式 |
无线温度传感器 | XZ-MUS-WTP1 | DC：5-36V | 温度 | <±0.5℃（0℃～65℃） | LORA |
XZ-MUS-WTP2 （标配） | AC：90-240 | < ±1℃（-40℃～80℃） |
无线温湿度传感器 | XZ-MUS-WTH1 | DC：5-36V | 温度 | <±0.3℃（0℃～65℃） | LORA |
< ±1℃（-40℃～80℃） |
湿度 | <±3（10%～90%RH） |
<±4.5（10%～90%RH） |
XZ-MUS-WTH2 （标配） | AC：90-240 | 温度 | <±0.3℃（0℃～65℃） |
< ±1℃（-40℃～80℃） |
湿度 | <±3（10%～90%RH） |
<±4.5（10%～90%RH） |

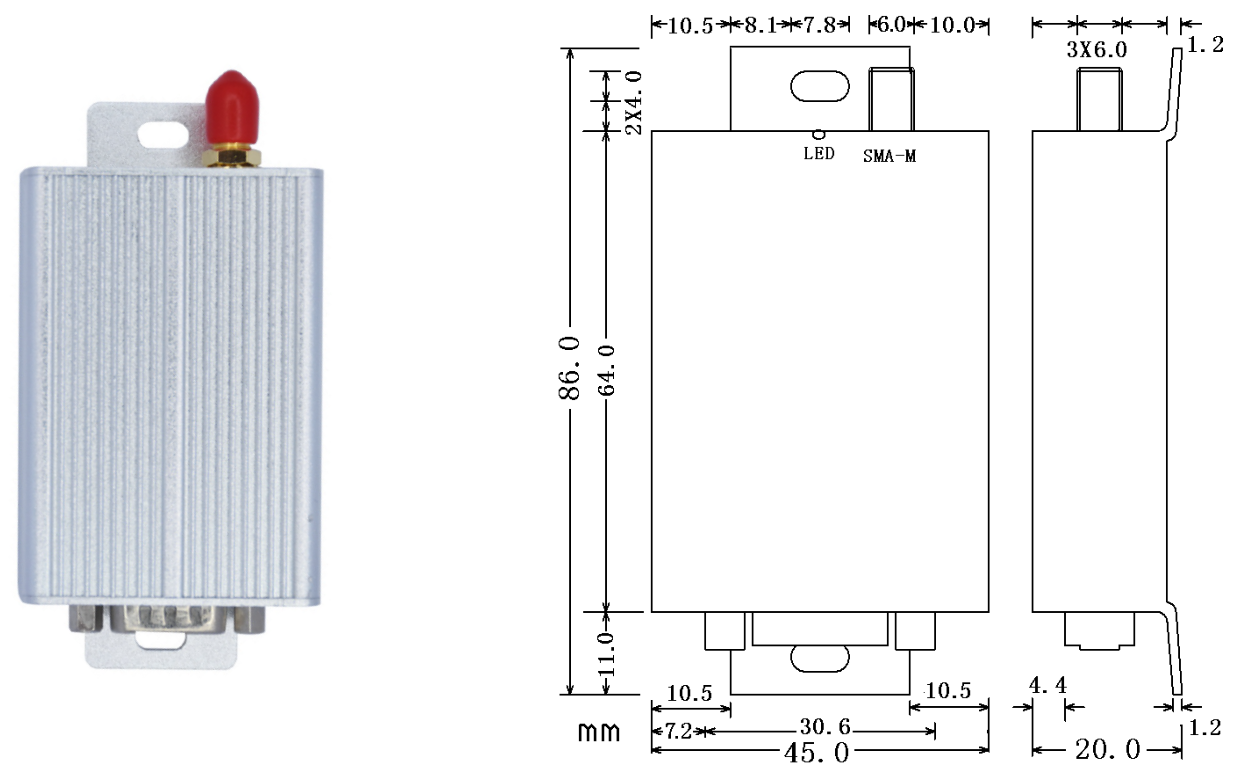

4、配套主机
XZ-MUS-M无线传感器与XZ-MUS-WTH与传感器配套，通过无线的方式读取传感器的数据。
5、主机接口定义
接口 | 脚位 | XZ-MUS-M | 备注 |
DB9公头 | 1 | VCC (+5V) | DC：5～36V |
2 | RS-232/RXD |
|
3 | RS-232/TXD |
|
4 | GND | 电源地 |
5 | AGND | 信号地 |
6 | RS-485/A |
|
7 | RS-485/B |
|
8 、9 | NC |
|
6、说明书下载 XZ-MUS-WTX MODBUS LORA无线温湿度传感器说明书 RV10.pdf
