XZ-DT25-H 无线数传电台

          1、产品特点

          发射功率最高到25W，最高灵敏度可达-125dBm；           RS-232、RS-485 并存满足不同应用需求；

          串口数率1200-115200可设置，空中数率1200-115200可设置；           工业级，工作温度范围 -40℃～ +80℃；

          传输距离远，视距情况下，可靠传输距离可达50～80Km；                  收发转换时间快，通讯延时小于3mS；

          高抗干扰能力和低误码率，采用高效前向纠错信道编码技术；             RS-232、RS-485 并存满足不同应用需求。

          透明的数据传输，智能数据控制，用户无需编制多余的程序 ；

          2、应用领域

          石油天然气生产，管线监控, 煤气配送，热网监控；                             GPS 定位系统，移动数据传输；

     铁路、交通、冶金、化工及工业自动化过程控制；                               电力调度，配网自动化，负荷控制；

      船(UMV) 测控，机器人控制数据链；                                                   水源井、自来水及废水处理监控系统；

 工业遥控、遥测，自动化数据采集系统；                                             GPS 定位系统，移动数据传输；

 地震、气象、环保及城市灯光控制；                                                     地震、气象、环保及城市灯光控制。

 军队，警用通信；

          3、系列产品型号对照表

          注1：以上各型号均可加选件（XZ-DA10-01）升级语音功能 ，升级后整机型号为

          XZ-DA25-HXX。升级后电台具有数据和半双功语音通话功能，语音优先。

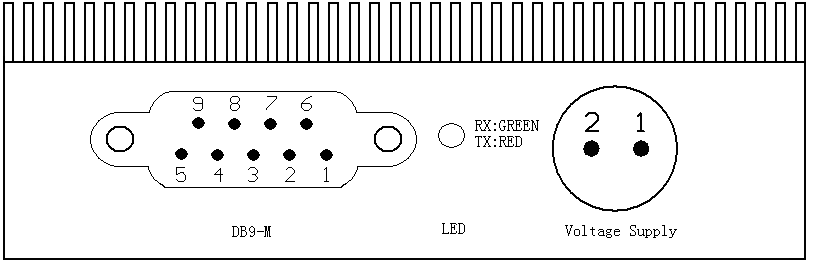

          4、接口定义

  使用注意示项：

     1、电台供电电源要求：最大输出电流不小于10A，线性直流稳压电源最佳。如果采用开关电源应选取

     纹波较小、 EMC特性较好的电源。

     2、电台通电前必须接好天线，长时间的天线开路工作可能会引起电台的损坏。

     3、电台外壳用于散热，电台工作时请勿用手触摸，避免烫伤。

         5、技术参数

   频率稳定度：       ≤±2.5PPm

   调制方式：           GFSK/4GFSK

   发射功率：           25W

   接收灵敏度：        -125dBm@1200bps/-120dBm@9600bps

   信道带宽：           10KHz@1200bps/25KHz@9600bps

   接口数据格式：     8N1/8E1/8O1

   工作温度：            -40℃～80℃(工业级)

 发射电流：            ≤6A （建议电源最大输出电流不小于10A）

 接收电流：            ≤80mA

 工作湿度：            10%~90%相对湿度，无冷凝

 重量：                    ≤500g

   6、说明书下载  XZ-DT25-H 系列 说明书.pdf
