一 XZ-DS01-TH2C 产品概述
1.1 产品特点
● 安装即用，带液晶显示；
● 周期检测，周期可设置；
● 自动注册，适应集中器；
● 自动路由，适应中继器；
● 内置电池，寿命超5年；
● 无线传输，远达5公里；
● 按键设置，超门限报警；
● 集中采集，多模式输出。
1.2 应用领域
● 环境、气象监测
● 医疗卫生
● 能源化工
● 仓储运输
● 冷藏冷链
● 生产车间
● 工业现场等多种领域。
二 XZ-DS01-TH2C产品使用说明

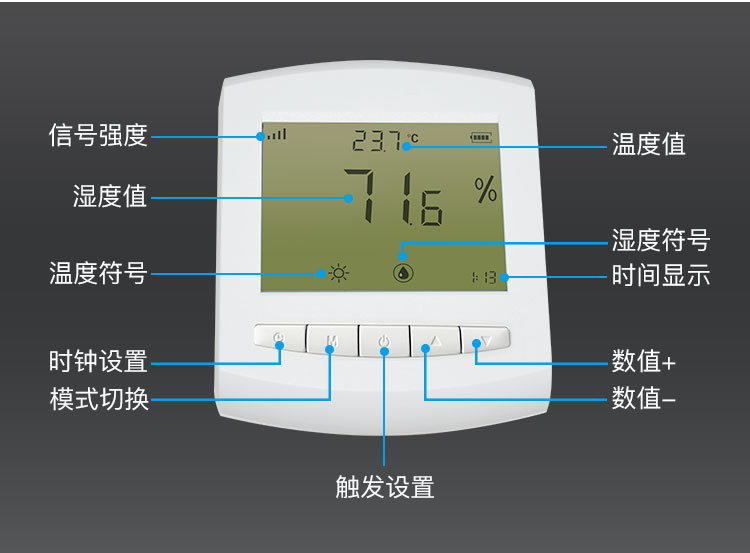

2.1.1 按键设置功能使用说明
按键 | 定义 | 说明 |
按键3 | 设置触发 | 上电后，短按此按键将进入设置模式，LCD背光将会点亮。4秒内若没有其他按键按下将会自动退出设置模式，并触发一下无线数据发送。在设置报警阀值模式下，按此键将会切换数值的高低位，在时钟设置模式下，切换时钟的分和秒，可快速设置门限阀值。 |
按键2 | 模式切换 | 在设置模式下，短按按键将会依次循环进入：温度上限阀值，温度下限阀值，温度报警回退值，湿度上限阀值，湿度下限阀值，湿度报警回退值的设置情景，在此任意情景中，通过按键3和按键4,5可实现快速设置各种阀值 |
按键4 | 数值+ | 温度的正负符号位/选定数值递增（0~9） |
按键5 | 数值- | 温度的正负符号位/选定数值递减（0~9） |
按键1 | 时钟设置 | 在设置模式下，进入时钟设置功能，时钟为24小制 |
2.2 XZ-DS01-TH2C传感器的数据协议
例：GW_ID:45658,TYPE:T&H,ID:1100001002,STAT:00000001,T:24.0℃,H:92.8%,ST:30M,V:3.50v,
SN:109,RSSI:-106dBm,E:160.2020,S:110.2020,Time: 2018-2-4 14:20:39,T_RSSI:-91dBm
解释：
GW_ID:采集器ID （45658） | TYPE: T&H（温湿度传感器） | ID:传感器地址（1100001002） |
STAT:传感器状态字 BIT7=1 触发上报； BIT6= 0信道，1信道； BIT5=1中继器； BIT4=1 数据无效； BIT3= 保留； BIT2=1入网数据； BIT1=0，低速，1高速； BIT0=1启动 |
T:环境温度为24.0℃ | H:环境湿度92.8% | ST:采集时间间隔30分钟 |
V:电池电压3.50V | SN:发射序列号为109 | RSSI:无线信号强度-106dBm |
东经E: 160.2020, 北纬N:110.2020 | Time: 2018-2-4 14:20:39 |
T_RSSI:传感器接收信号强度-91dBm |
|
2.3 XZ-DS01-TH2C传感器的技术参数
传感器参数 | 基本参数 |
温度精度:<0.5℃（0℃～80℃）& < 2℃（-40℃～0℃） | 工作频率:476.505 & 488.505MHz（可定制频率） |
湿度精度:< ±3% | 发射功率:<17dBm |
采集周期:5～240分钟 | 发射电流:<120mA |
工作温度:-40～80℃ | 传输距离:>5KM(视距） |
工作寿命: > 5年，静态休眠电流：10±0.5uA，注意：超过80%有效通信距离，工作寿命与采样周期相关（1年@5分钟，5年@30分钟） |

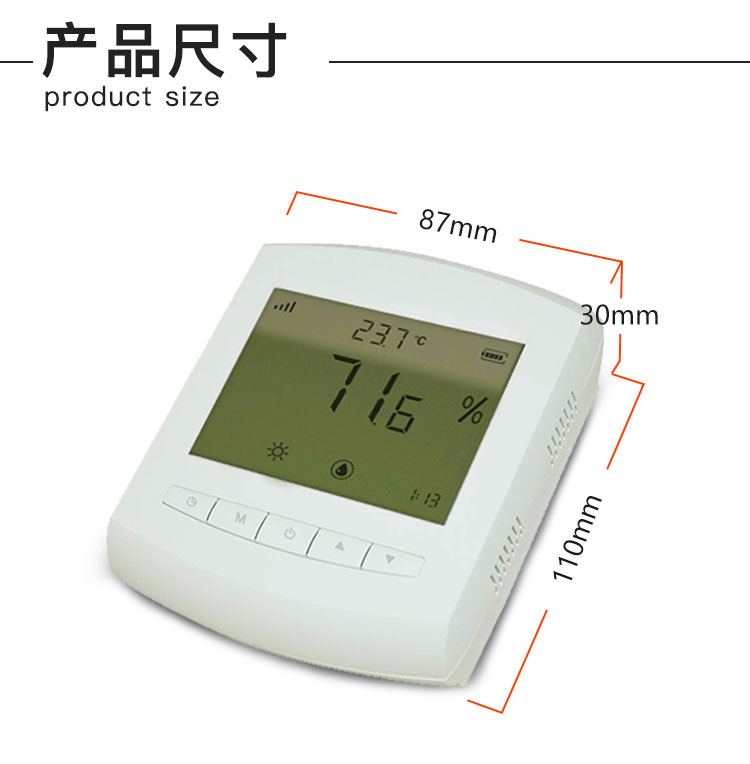

2.4 XZ-DS01-TH2C传感器的外观尺寸
